JSB系列砂泵能與美國mission magnum泵完全互換

時間：2019-05-08

3×2×13泵頭_副本.jpg 4×3×13泵頭_副本.jpg

6×5×14泵頭_副本.jpg 8×6×11泵頭_副本.jpg

8×6×14泵頭_副本.jpg 10×8×14泵頭_副本.jpg

5×4×14泵頭_副本.jpg 6×5×11泵頭_副本.jpg

一、用途及適用范圍

JSB系列離心式砂泵主要是用來給油田鉆機的循環(huán)固控系統(tǒng)配套，其作用是給除砂器、除泥器、混料器等提供具有一定排量和壓力的鉆井液，以保證這些設備高效工作。

其中JSB10×8×14 離心式砂泵主要適應于配套3000m以上的鉆機，且鉆井液粘度、比重都比較大的鉆井工程使用；JSB8×6×14 離心式砂泵主要配套3000m以上的鉆機；JSB8×6×11 離心式砂泵主要配套3000m以下的鉆機，也可作為灌注泵給三缸泥漿泵供漿；JSB6×5×11、JSB5×4×14離心式砂泵一般用于車裝鉆機或小型鉆機的配套；JSB4×3×13離心式砂泵與計量罐配套，通常稱計量泵或補給泵；JSB3×2×13離心式砂泵一般作為清水泵使用。

二、結構特點

離心式砂泵主要由泵殼、葉輪、泵軸、耐磨盤、密封裝置、軸承座、軸承、聯(lián)軸器、電機、底座等組成。

該系列離心式砂泵的特點是：

1、與美國MISSION泵互換，所有的配件均可與美國MISSION互換，制造標準也是按MISSION泵制造的，因此，在國際市場具有廣闊的銷售市場；

2、系列砂泵共有8種泵，適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用，備件及維修方便、節(jié)約成本；

3、開式葉輪，適于輸送高粘度的鉆井液；

4、采用機械密封和盤根密封組合密封，密封效果好，使用壽命長；

5、主要零部件（泵殼、葉輪、機械密封盒）均為耐磨球鐵QT600-3，樹脂砂精密鑄造，使用壽命長、外型美觀。

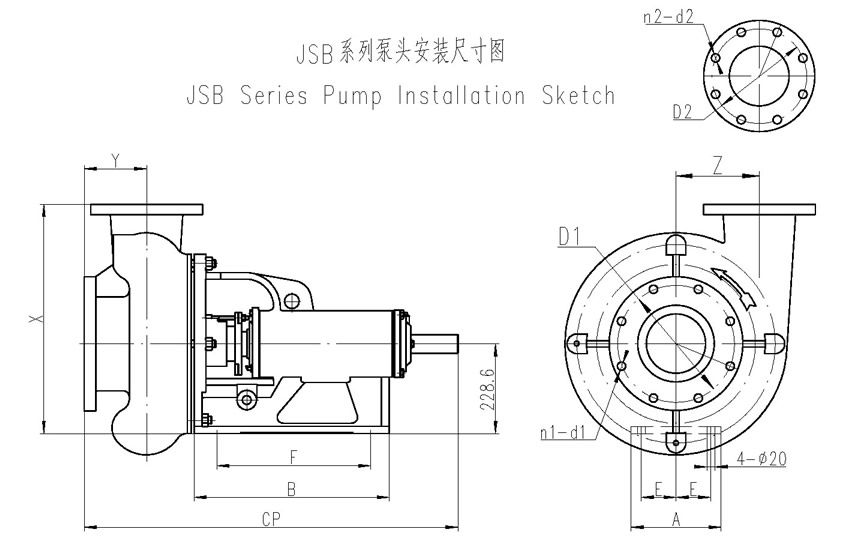

三、砂泵液力端（泵頭）安裝尺寸

泵型號	主要安裝尺寸 (mm)
	D1		n1-d1		D2		n2-d2		A	B	E	F	L	X	Y	Z	CP
	公制	英制	公制	英制	公制	英制	公制	英制	A	B	E	F	L	X	Y	Z	CP
JSB10×8×14	350	361.6	12-23	12-25	295	298	8-22	8-22.2	230	498	88.9	392.1	350	360.36	169.86	203.2	964.9
JSB8×6×14	295	298	8-22	8-22.2	240	241.3	8-22	8-22.2	230	490	88.9	392.1	338.7	355.6	158.75	212.73	953.5
JSB8×6×11	295	298	8-22	8-22.2	240	241.3	8-22	8-22.2	230	490	88.9	392.1	338.7	355.6	158.75	212.73	953.5
JSB6×5×14	240	241.3	8-22	8-22.2	210	215.9	8-22	8-22.2	230	490	88.9	392.1	307.3	279.4	146.05	152.45	922
JSB6×5×11	240	241.3	8-22	8-22.2	210	215.9	8-22	8-22.2	230	490	88.9	392.1	305.8	279.4	146.05	152.45	920.6
JSB5×4×14	210	215.9	8-22	8-22.2	180	190.5	8-19	8-19	230	490	88.9	392.1	274.9	279.4	129.64	155.56	889.5
JSB4×3×13	180	190.5	8-19	8-19	160	152.4	4-19	4-19	230	490	88.9	392.1	239.7	260.35	107.95	171.45	854.5
JSB3×2×13	160	152.4	4-19	4-19	125	120	4-19	4-19	230	490	88.9	392.1	222	260.35	95.25	177.8	836.8
